Transformator pentru energie solară

Compatibil cu invertorul solar|Miez-pierdere scăzută|Design armonic-tolerant|Raport personalizat de tensiune|50/60 Hz|Proiectare IEC 60076|Aprovizionare directă din fabrică

Cu sute de unități care funcționează cu succes în fermele solare la scară de utilități-pe diverse piețe internaționale{-de la medii deșertice ambientale înalte-din Orientul Mijlociu până la regiunile de coastă cu umiditate ridicată-din Asia de Sud-Est-transformatoarele noastre sunt proiectate pentru a oferi performanțe fiabile, pe termen lung, în condiții reale{{6} exigente. Susținute de o asigurare riguroasă a calității, procesele noastre de producție respectă standardele de management ISO 9001, ISO 14001 și ISO 45001, asigurând fiabilitatea de clasă mondială-pentru fiecare implementare.

Transformatoarele noastre de energie solară Step-Up Up sunt concepute pentru a crește puterea de-c.a. joasă de ieșire a invertoarelor solare la nivelul de-mediu tensiune necesar pentru sistemele de colectare, substații și interconectarea rețelei.

Instalat între invertorul fotovoltaic și sistemul de colectare sau rețea de medie{0}}tensiune, raportul de tensiune al fiecărei unități, capacitatea nominală, impedanța, grupul de vectori, nivelul de izolație, sistemul de răcire și configurația robinetului sunt configurate cu precizie pentru a se potrivi cu ieșirea invertorului și cerințele rețelei proiectului.

Aplicațiile solare tipice utilizează tensiuni laterale-invertorului, cum ar fi 400 V, 480 V, 600 V, 690 V sau 800 V, în timp ce partea de-înaltă tensiune este configurată pentru sisteme de colectare-de medie-tensiuni, cum ar fi 10 kV, 11 kV, 20 kV, sau 332 kV, 32 kV.

Pentru contractorii, distribuitorii și integratorii de echipamente solare EPC, avantajul principal se extinde dincolo de conversia de bază a tensiunii. Transformatorul este construit special pentru a funcționa în mod fiabil sub forme de undă generate de invertor-, ieșire solară fluctuantă, condiții de mediu în aer liber și cicluri zilnice repetate de încărcare.

Panourile solare fotovoltaice generează electricitate DC, pe care invertorul o transformă în electricitate AC. Cu toate acestea, tensiunea de ieșire a invertorului este, în general, mai mică decât tensiunea utilizată de sistemul de colectare de medie-tensiune al site-ului sau de sistemul de rețea. Un transformator solar treaptă-în sus comblează acest gol.

Calea de alimentare tipică:
PV Modules -> DC Combiner / Inverter -> Solar Step-Up Transformer -> MV Collection System ->Substație / Grilă

De exemplu, un proiect poate folosi un transformator pentru a converti o ieșire a invertorului de 0,8 kV într-un sistem de colectare de medie-tensiune de 33 kV. Raportul real de tensiune este selectat pe baza specificațiilor de ieșire ale producătorului invertorului și a cerințelor de interconectare a utilităților.

Un transformator instalat într-o instalație fotovoltaică nu funcționează ca un transformator de distribuție convențional. Deoarece generarea solară fluctuează pe parcursul zilei, puterea invertorului variază semnificativ în funcție de iradiere, în timp ce comutarea invertorului introduce curenți armonici în sistemul AC.

Proiectarea corectă a transformatorului ține cont de:
Tensiunea de ieșire a invertorului și conținutul de curent armonic
Puterea aparentă nominală și profilul de sarcină zilnic
Temperatura ambiantă, altitudinea de instalare și condițiile de mediu în aer liber
Impedanța necesară, condițiile de scurt{0}}rețea și reglarea tensiunii
Grup vectorial, aranjamentul de împământare, nivelul de izolație și domeniul de robinet necesar

Selectarea transformatorului pe baza parametrilor reali ai invertorului și a rețelei-în loc să se bazeze doar pe o valoare nominală kVA-asigură stabilitate operațională-pe termen lung.

Raportul tensiunii potrivit cu sistemul fotovoltaic
Transformatoarele sunt proiectate în funcție de ieșirea reală a invertorului și tensiunile de colectare MT. Configurațiile tipice includ 400 V / 10 kV, 480 V / 13,8 kV, 600 V / 20 kV, 690 V / 22 kV și 800 V / 33 kV, alături de rapoarte personalizate. Acest lucru asigură că stația de invertor funcționează în limitele electrice necesare și se conectează fără probleme la rețeaua de colectare MT.

Proiectat pentru utilizare cu invertor
Invertoarele solare generează componente armonice legate de comutare-diferente de o sursă de utilități pur sinusoidală. Pentru a preveni încălzirea excesivă a înfășurării cauzată de curenții armonici, aceste transformatoare au:
Configurații adecvate de înfășurare și marje termice crescute
Considerații personalizate privind impedanța și pierderile{0}}armonice
Ecranare electrostatică (acolo unde este necesar) și grupuri de vectori compatibile-invertorul.

Miez magnetic cu -pierdere redusă
Pierderile de bază afectează direct costurile de operare pe durata de viață. Folosim miezuri de oțel electric cu pierderi reduse-selectate în funcție de obiective specifice de eficiență. Fabricarea și asamblarea miezului mențin fluxul magnetic controlat pentru a minimiza pierderile de excitație. Valorile nicio-încărcare și pierdere-încărcare sunt detaliate în mod explicit în fișele tehnice și verificate în timpul testării din fabrică.

Înfășurări din cupru sau aluminiu
Conductoarele sunt disponibile în cupru sau aluminiu de{0}}puritate ridicată, cu secțiuni transversale-, sisteme de izolație și aranjamente de înfășurare concepute pentru cerințele privind curentul nominal, tensiunea, creșterea temperaturii și scurt{2}}circuit. Această flexibilitate permite contractorilor și distribuitorilor EPC să standardizeze configurațiile pentru diverse proiecte.

Impedanță controlată pentru compatibilitatea sistemului
Impedanța transformatorului afectează direct căderea de tensiune, curentul de defect, interacțiunea invertorului și funcționarea în paralel. În timp ce modelele solare obișnuite utilizează valori de impedanță între 4% și 8%, unitățile sunt personalizate-configurate pentru a satisface proiecte specifice de sisteme de colectare-și cerințele de utilitate, mai degrabă decât forțarea unei singure valori standard.

Metode de răcire: Disponibil în ONAN (Oil Natural Air Natural) pentru condiții termice standard și ONAF (Oil Natural Air Forced) care utilizează ventilatoare de răcire pentru unități cu capacitate mai mare-sau temperaturi ambientale exigente.

Atingeți Configurații schimbător:
• Oprit-Circuit Tap Changer: necesită ca transformatorul să fie scos-de tensiune; ideal atunci când ajustările frecvente ale tensiunii nu sunt necesare.
• Activat-Load Tap Changer (OLTC): permite ajustarea raportului de tensiune atunci când este alimentat, potrivit pentru proiectele care necesită o reglare continuă a tensiunii.

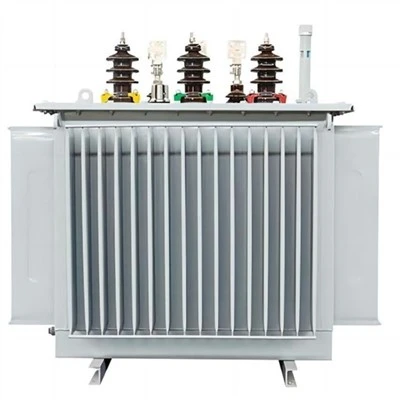

Transformatoarele solare trepte-immerse în ulei-cuprind un miez magnetic cu-pierdere redusă, înfășurări de JT și HV, un sistem de izolație optimizat, un rezervor de oțel sudat, radiatoare și bucșe.

Pachetele de accesorii includ:
Indicatoare de temperatură a uleiului și înfășurării
Indicatoare de nivel de ulei și dispozitive de reducere a presiunii
Relee și supape de evacuare/prelevare Buchholz
Terminale de împământare, urechi de ridicare și cutii de triaj

Protecția mediului în aer liber
Construite pentru câmpuri fotovoltaice deschise, carcasele și tratamentele de suprafață sunt specificate în funcție de condițiile locale ale amplasamentului, inclusiv temperaturile ambientale ridicate, expunerea la UV, praful, umiditatea, expunerea la-ceață la sare de coastă și funcționarea-la mare altitudine.

Testare riguroasă în fabrică (FAT)
Fiecare unitate este supusă testelor de rutină riguroase înainte de expediere. Testele standard din fabrică includ:
Măsurarea rezistenței înfășurării și a raportului de tensiune
Verificarea grupului vectorial și a impedanței{0}}tensiunii
Fără-încărcare și încărcare-măsurători de pierderi
Teste de rezistență dielectrică și{0}}tensiuni induse
Rezistența izolației și testarea uleiului

Pachet cuprinzător de documentație de proiect
Pentru a eficientiza aprobările proiectelor EPC și punerea în funcțiune, oferim:
Rapoarte de testare certificate din fabrică (FAT)
Fișe tehnice, desene de aranjament general și desene plăcuțe de identificare
Scheme de cablare și informații despre sarcina fundației
Manuale cuprinzătoare de operare și întreținere

Garanție și asistență post-vânzare
• Garanție standard-industrie: susținută de o garanție standard completă de 3 ani (garanții extinse disponibile la cerere).
• Asistență tehnică globală: îndrumare-la fața locului, depanare de la distanță și asistență de inginerie receptivă pentru a asigura o execuție fără probleme a proiectului.

Ferme solare de utilitate-la scară:Stații centrale invertoare și sisteme de agregare a invertorului șir care se conectează la rețelele colectoare MT.

Proiecte comerciale și industriale:Sisteme fotovoltaice mari pe acoperiș, unități de producție, depozite și microrețele industriale.

Stocare de energie solară + baterie (BESS):Sisteme integrate care combină generarea fotovoltaică, stocarea bateriei și fluxurile de putere cu mai multe-moduri.

Nepotrivire de tensiune:Raporturi de tensiune personalizate concepute precis pentru a se potrivi cu puterea invertorului și standardele locale de rețea MT.

Încălzire armonică:Design avansate termice și de bază, adaptate formelor de undă ale invertorului.

Cerințe de mediu:Construcție-de rezervor de mare rezistență și acoperiri de suprafață specializate, concepute pentru climatele aspre de exterior.

Suport pentru documentație:Pachete complete de documentație de desen și testare furnizate pentru a eficientiza aprobările proiectelor EPC.

Pentru a primi o propunere tehnică exactă, prețuri competitive și cotație, vă rugăm să furnizați următorii parametri alături de diagrama cu o singură linie-sau fișa de date a invertorului:
Putere nominală (kVA / MVA)
Tensiune JT (kV) și Tensiune HV (kV)
Frecvență (Hz) și fază
Grup vectorial și impedanță
Metoda de răcire și intervalul de robinet
Mediul de instalare (altitudine, temperatură ambientală, expunere la coastă/deșert)
Cantitate și port de destinație
