Întrerupător miniatural solar PV DC
Specificații tehnice și fișă de date
|
Parametru |
Caietul de sarcini |
|
Tip produs |
Întrerupător miniatural solar PV DC (MCB) |
|
Aplicație |
Siruri fotovoltaice, cutii de combinare, intrări DC invertor, sisteme de stocare a energiei (BESS) |
|
Tensiune nominală de funcționare (Ue) |
500V DC / 600V DC / 800V DC / 1000V DC / 1200V DC / 1500V DC |
|
Curent nominal (in) |
6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Numărul de poli |
1P, 2P, 3P, 4P |
|
Capacitate maximă de rupere (Icu) |
6kA / 10kA (în funcție de model și de tensiune nominală) |
|
Curbe caracteristice de călătorie |
Curba B (3-5 in), Curba C (5-10 in), Curba D (10-20 in) |
|
Tensiune nominală de izolație (Ui) |
1000V / 1500V DC |
|
Tensiune nominală de rezistență la impuls (Uimp) |
4kV / 6kV |
|
Tip de montare |
Sină DIN standard de 35 mm (EN 60715) |
|
Capacitate terminal |
1 mm2 până la 25 mm2 (flexibil/rigid) |
|
Cuplul terminalului |
2.5 N·m |
|
Design de polaritate |
Comutare ne-polarizată / bi-direcțională disponibilă (Verificați specificațiile modelului pentru cerințele exacte de cablare) |
|
Durată mecanică/electrică |
20.000 de cicluri / 1.500 de cicluri (L/R<= 2ms) |
|
Temperatura de operare |
-25 grade până la +70 grade |
|
Materialul carcasei |
PA66 (grad ignifug: UL94 V-0) |
|
Protecție la intrare |
IP20 (IP40 după montarea carcasei) |
|
Standarde de conformitate |
IEC/EN 60947-2, RoHS |
|
Certificari |
CE, CB, TÜV |
Proiectare tehnică pentru întreruperea defecțiunii DC
Întreruptoarele convenționale de curent alternativ nu pot fi utilizate în circuitele fotovoltaice de curent continuu. Într-un sistem de curent alternativ, curentul traversează în mod natural un punct de curent zero-de două ori pe ciclu, stingând automat arcul electric. Curentul continuu (DC) menține un flux continuu fără un punct de trecere cu zero-, ceea ce face ca stingerea arcului să fie dificilă și periculoasă dacă este manipulată de dispozitive standard de curent alternativ.
MCB-ul nostru DC încorporează o cameră de stingere a arcului-de explozie magnetică dedicată, care conține divizoare de arc metalic cu mai multe-plăci. Când apare o defecțiune, câmpul magnetic conduce rapid arcul electric în grila separatorului, unde este divizat, răcit și stins în milisecunde, prevenind sudarea prin contact și arderea carcasei.
Caracteristicile de bază ale produsului
Protecție termică-magnetică la supracurent
• Declanșare termică bimetală: Protejează împotriva supraîncărcărilor susținute (de exemplu, supracurenți minori din șir cauzate de nepotriviri parțiale de umbrire sau condiții de iradiere ridicată).
• Declanșare electromagnetică: oferă protecție instantanee la scurt{0}circuit. Pragurile de răspuns sunt calibrate pentru curenții de defect PV care diferă de profilurile standard de defecțiuni AC.
Stabilitate dimensională turnată (carcasă PA66)
Dimensiunile inconsecvente ale carcasei cauzează nealinierea bornelor în timpul asamblării în cutiile combinatoare. Folosim matrițe de injecție de-înaltă precizie realizate din termoplastic de inginerie virgin PA66 (ignifug UL94 V-0). Aceasta asigură:
• Lățimea exactă a modulului de 18 mm pe stâlp, prevenind formarea golurilor pe șinele DIN.
• Grosimea peretelui stabilă, care rezistă la presiuni interne ridicate în timpul întreruperii unui scurt-circuit.
• Alinierea precisă a cavității terminale pentru prinderea sigură a cablului.
Configurații de poli și tensiuni nominale
Tensiunea nominală maximă depinde strict de dispunerea polului intern și de cablarea conexiunii în serie, mai degrabă decât de o simplă multiplicare a tensiunilor individuale ale polilor.
• 1P (până la 250 V CC): Folosit pentru circuite auxiliare de joasă-tensiune sau ramuri de șir izolate.
• 2P (până la 500V / 600V / 1000V DC): Comută atât liniile pozitive cât și cele negative simultan. Configurație standard pentru invertoarele șir fără transformator.
• 3P / 4P (până la 1200V / 1500V DC): Proiectat pentru invertoare comerciale și de utilitate-la scară centralizată sau invertoare cu șir mari care necesită izolație de-tensiune înaltă.
Arhitectura tipică a aplicațiilor
[Module șiruri PV]
[Protecție șiruri / Siguranță DC]
[DC Combiner Box] ──>[DC MCB (Produsul nostru: 1000V/1500V DC)]
[Solar Inverter DC Input] ──>[Distribuție AC / Grilă]
Cutii de combinare:Se instalează pe intrări de șir individuale sau pe linia principală de ieșire DC pentru a izola matricele în timpul întreținerii.
Sisteme de acoperiș și C&I:Amprenta modulară de șină DIN-de 35 mm se potrivește cu carcasele standard de distribuție impermeabile IP65.
Sisteme de stocare a energiei (BESS):Compatibil cu anumite linii de distribuție CC pentru rack pentru baterii de înaltă tensiune-(verificați parametrii curentului de eroare de descărcare a bateriei înainte de specificare).
Capacități de aprovizionare cu ridicata și OEM/ODM
Cantitatea minimă de comandă (MOQ):500 de bucăți per curent nominal (culoare standard: RAL 7035 Gri / Alb).
Exemplu de timp de livrare:3 până la 5 zile lucrătoare pentru specificațiile standard.
Timp de producție în masă:20 până la 25 de zile pentru fiecare comandă de container.
Logistica si ambalare:Ambalat în cutii principale ranforsate de export-cu etichetare individuală anti-umiditate. (Dimensiunile detaliate ale cartonului, greutățile brute și configurațiile de paleți sunt disponibile la cerere pentru calcularea transportului).
Etichetă privată / Servicii OEM:Sigle de marcă gravate cu laser-, coduri QR/coduri de bare personalizate cu laser, manuale de instrucțiuni specializate și cutii de carton tipărite-personalizate.
RFQ și informații despre comandă
Când solicitați o ofertă, vă rugăm să furnizați următorii parametri:
|
Tensiunea sistemului |
(De exemplu, 1000V DC sau 1500V DC) |
|
Curent nominal |
(E.g., 16A, 32A, 50A) |
|
Număr de poli |
(De exemplu, 2P sau 4P) |
|
Capacitate de rupere |
(6kA sau 10kA) |
|
Cantitate și cerințe de personalizare |
(Marcă standard de fabrică vs. etichetă privată OEM) |
Întrebări frecvente
Î: Ce este un întrerupător solar miniatural PV DC?
R: Un MCB solar PV DC este un întrerupător de circuit miniatural conceput special pentru protecția circuitelor de curent continuu-utilizate în sistemele fotovoltaice. În funcție de clasificarea și designul său, oferă protecție împotriva suprasarcinii și condițiilor de scurt{2}}circuit și gestionează în siguranță funcțiile de comutare sau de izolare.
Î: De ce nu pot folosi un MCB AC normal pentru un circuit solar PV DC?
R: Întreruperile AC și DC sunt diferite, deoarece DC nu are trecerea cu curentul natural-zero care apare în circuitele AC. Un întrerupător utilizat pe un circuit PV DC necesită o tensiune DC nominală adecvată și o capacitate specializată de stingere a arcului-pentru a evita riscurile severe de formare a arcului electric și de siguranță.
Î: Care este diferența dintre un MCB PV DC și un MCB AC?
R: Diferența majoră este cerința-de întrerupere a circuitului. MCB-urile PV DC sunt proiectate și evaluate pentru funcționare cu curent continuu-cu camere de explozie magnetice dedicate. Distanța dintre contacte, aranjamentul-de stingere a arcului și tensiunile nominale diferă fundamental de MCB-urile AC.
Î: Ce tensiune de curent continuu poate suporta MCB-ul dvs. solar PV?
R: Tensiunea maximă de curent continuu depinde de modelul specific și de configurația stâlpilor, cu linia noastră completă de produse acoperind 500V DC până la 1500V DC. De exemplu, un model proiectat pentru 1000 V DC nu trebuie comercializat ca întreruptor de 1500 V DC pur și simplu pentru că are mai mulți poli; ratingul exact este certificat în mod explicit și menționat în fișa de date.
Tag-uri populare: întrerupător miniatural solar pv dc, China întreruptor miniatural solar pv dc producători, furnizori, fabrică
O pereche de
nuUrmătoarea
Întrerupător DC miniaturalS-ar putea sa-ti placa si

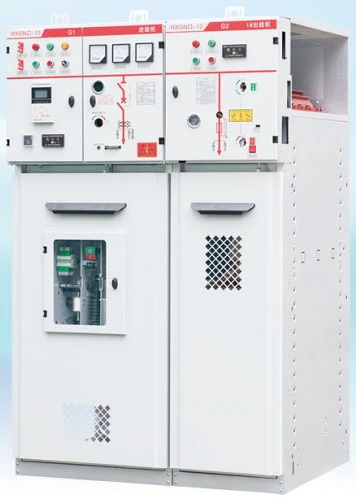

![HXGN [ ] -12 TIP DE UNITATE DE COMUTAȚIE DE REȚEA CU INEL ÎNCHIS METAL](/uploads/41850/small/hxgn-12-unit-type-metal-enclosed-ring-networkcbf39.png)
