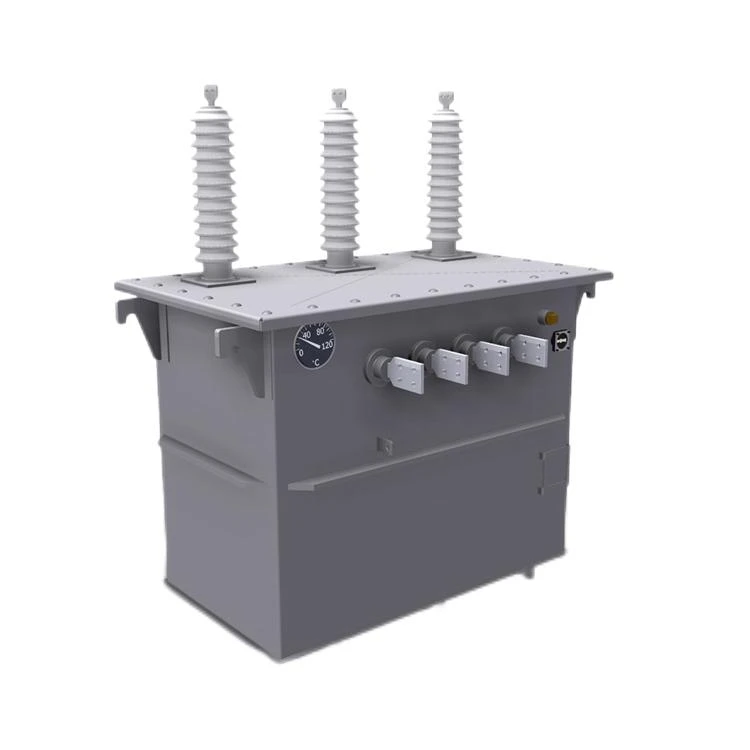

Transformatoare montate pe stâlp-

Soluții de încredere pentru energie electrică aeriană pentru rețele de utilități, comerciale și rurale

Proiectate pentru stâlpi de utilitate în aer liber și structuri de susținere înălțate, transformatoarele noastre de distribuție montate pe stâlp-immerse în ulei-reduc în mod eficient energia electrică de medie-tensiune la tensiune joasă utilizabilă. Proiectate pentru a deservi rețelele electrice rezidențiale, proiectele de electrificare rurală, facilitățile comerciale, încărcăturile agricole și infrastructura municipală, aceste unități garantează performanță neîntreruptă în medii dure exterioare.

Proiectăm, proiectăm și fabricăm atât unități monofazate, cât și trifazate, complet personalizabile la parametrii specifici de funcționare a rețelei și standardele regionale, inclusiv ANSI/IEEE, IEC, UL și CE. Oferim asistență OEM/ODM cuprinzătoare pentru a se potrivi cu specificațiile unice de utilitate, cerințele mărcii și proiectele speciale de licitație.

Prezentare generală și domeniul de aplicare al produsului

Transformatoarele de distribuție montate pe stâlp-acționează ca componente critice, extrem de fiabile, în rețelele de distribuție aeriene.
Capacitate și interval de tensiune

Evaluări într-o singură fază{0}

Proiectat în mod obișnuit de la 10 kVA până la 167 kVA.

Evaluări în trei-faze

Configurații standard disponibile până la 315 kVA (capacitate personalizate mai mari de până la 500 kVA disponibile la cerere).

Clase de tensiune primară

Niveluri standard{0}}de tensiune medie, inclusiv 4,16 kV, 12,47 kV, 13,2 kV, 24,94 kV și 34,5 kV.

Opțiuni de tensiune secundară

Adaptat la specificațiile de service locale (de exemplu, 120/240 V monofazat, 208Y/120 V, 480Y/277 V și 400Y/231 V trifazat).

Caracteristici tehnice și detalii de construcție

Miez magnetic de{0}}înaltă eficiență
• Material: oțel siliconic-laminat la rece-orientat (CRGO) cu permeabilitate magnetică superioară.

• Standard de inginerie: miezuri stivuite cu-cu precizie și mai multe-trepte concepute pentru a minimiza histereza miezului, pierderile de curent turbionar și curentul de excitație fără-sarcină.

• Asistență pentru documentație: Datele de testare a pierderilor certificate, calculele densității fluxului și certificatele de testare la moara de materiale sunt furnizate cu fiecare ofertă de proiect.

Înfășurări și design electric
• Material conductor: 100% cupru electrolitic cu conductivitate înaltă-sau aluminiu electric de înaltă calitate-, conform specificațiilor clientului.
• Optimizarea designului: înfășurările sunt proiectate pentru rapoarte de transformare precise, capacități de rezistență ridicată la impulsuri, rezistență mecanică îmbunătățită la scurt-circuit și creștere controlată a temperaturii (de exemplu, creștere cu 65 sau 55 de grade).

Sistem de răcire și izolare
• Clasa de racire: ONAN (Ulei Natural Aer Natural).
• Mediu izolator: ulei mineral cu inhibare dielectrică înaltă-conform ASTM D3487 / IEC 60296 sau fluide esterice sintetice/naturale sigure pentru mediu (ideal pentru zonele sensibile-ecologice sau cu grad ridicat de siguranță-la foc).

Carcasă exterioară și protecție împotriva coroziunii
• Construcția rezervorului: rezervor de oțel sudat de calibre greu-cu cusături testate-de scurgeri, urechi de ridicare, suporturi de suspendare și un dispozitiv de reducere a presiunii-certificat.
• Rezistență la coroziune (grad de coastă/industrial): sablare-suprafață urmată de un sistem industrial de vopsea poliuretanică/epoxidice cu mai multe straturi-. Respectă pe deplin IEEE C57.12.31 (integritatea carcasei) și IEEE C57.12.30 (protecția mediului de coastă/coroziv).

Bucșe și reglare a tensiunii
• Bucșe: Bucșe de-tensiune înaltă și de joasă-tensiune din porțelan sau polimerice concepute pentru niveluri de izolație de bază pe impulsuri (BIL) și distanțele de curgere extinse.
• Schimbător de reprize de-deenergizat (DETC): comutator manual extern standard (+/- 2 x 2,5% sau intervale personalizate) pentru a se adapta în siguranță la fluctuațiile tensiunii rețelei înainte de alimentare.

Configurații de sistem: convenționale vs. CSP

Caracteristica	Configurație convențională	Complet auto{0}protejat (CSP)
Protecție primară	Necesită decupaje pentru siguranțe-externe pe stâlp.	Legături interne de protecție primare integrate.
Protecție secundară	Aparatură de distribuție externă sau siguranță secundară.	Întrerupător secundar integrat echipat cu senzor de suprasarcină/scurt{0}}circuit.
Protecție la supratensiune	Montat separat pe brațe transversale-sau suporturi pentru rezervor.	Descărcătoare de supratensiune montate direct-integrate.
Cel mai bine folosit pentru	Utilități cu configurații de protecție standardizate, modulare existente.	Instalări de stâlpi la cheie care necesită hardware extern minim și implementare mai rapidă.

Specificații tehnice de bază

Parametru	Gama tehnică standard
Tip de produs	Transformator de distribuție montat pe stâlp-immers-lichid
Faza / Frecventa	Mono-Fazat sau Tri-Fazat / 50 Hz sau 60 Hz
Metoda de răcire	ONAN
Material de bază	Oțel siliconic CRGO de înaltă calitate-
Material de înfășurare	Cupru electrolitic sau aluminiu
Fluid Izolator	Ulei mineral inhibat/Lichid ester cu punct de -foc- ridicat
Atingeți Interval	Schimbător de robinete de-energizat (+/- 2 x 2,5% standard, disponibil personalizat)
Standarde și certificări	ANSI/IEEE C57.12.00, C57.12.20, C57.12.90, seria IEC 60076, opțiuni listate UL, conform CE

Angajamente comerciale pentru angrosisti și antreprenori

Valori de eficiență garantată:Toate unitățile sunt supuse unor teste riguroase de rutină din fabrică pentru a confirma pierderile garantate fără-sarcină (fier) și încărcare (cupru), ajutând utilitățile să îndeplinească mandate stricte de-eficiență energetică (de exemplu, standardele de eficiență DOE).

Timp de livrare transparent:Cicluri de producție standard menținute la 4 până la 6 săptămâni, cu opțiuni accelerate disponibile pentru proiectele de restabilire a utilităților de urgență.

MOQ flexibil:Cantități minime de comandă (MOQ) scalabile, care acceptă atât lansări pe scară largă-la nivel municipal, cât și distribuție comercială localizată.

Export-Ambalaj gata:Cutii din lemn rezistente, fără fumigație-sau ambalaje de marfă-sigilate-la umezeală, concepute pentru a rezista la pericole extreme de transport internațional.

Documentație cuprinzătoare:Pachetul complet include rapoarte de testare de rutină din fabrică, desene CAD dimensionale și manuale de utilizare per lot.

Asigurarea și testarea calității în fabrică

Fiecare transformator este supus unei încercări obligatorii de rutină din fabrică în conformitate cu IEEE C57.12.90 sau IEC 60076 înainte de lansare:

Raportul de tensiune și verificarea grupului vectorial

Măsurarea rezistenței înfășurării

Test de rezistență la izolație și indice de polarizare (PI).

Teste de rezistență la tensiune aplicată și supratensiune indusă

Fără-test de pierdere a sarcinii și curent de excitație

Pierderea de sarcină și măsurarea impedanței

Test de rezistență la presiunea din rezervor și de etanșeitate la scurgeri de ulei

Aplicații

Rezidential si Municipal

Linii aeriene suburbane de distribuție, rețele publice de iluminat stradal și sectoare rezidențiale de joasă tensiune{0}}localizate.

Rural și agricol

Linii aeriene de alimentare de distribuție pe distanțe lungi-, stații de pompare pentru irigare la distanță și configurații de procesare a fermelor descentralizate.

Comercial și industrial ușor

Centrele de distribuție cu amănuntul, complexele de depozitare, stațiile de service pe marginea drumurilor și căderile temporare de curent pe șantier.

Lista de verificare a ofertei și comenzilor

Pentru a primi o propunere de inginerie exactă, prețuri competitive și estimare de transport în termen de 24 de ore, vă rugăm să furnizați următoarele detalii:

Putere nominală (kVA):

Fază:Mono-fazat sau tri-fazat

Tensiuni primare și secundare:(De exemplu, 13.200 V primar la 120/240 V secundar)

Cerințe de frecvență și BIL:(50 Hz / 60 Hz, specificați BIL dacă se cunoaște)

Alegerea configurației:Convențional sau CSP (complet auto{0}}protejat)

Preferința materialului de bobinare:Cupru sau Aluminiu

Standarde și certificări aplicabile:(IEEE, IEC, UL, CE sau specificații tehnice de utilitate specifice)

Locația proiectului / Condiții de mediu:(De exemplu, standard în interior, ceață sărată de coastă abundentă, altitudine mare)

Cantitate, Data țintă de livrare și Portul de destinație.

Întrebări frecvente

Î: Ce este un transformator montat pe stâlp-?

R: Un transformator montat pe stâlp-este un transformator de distribuție montat în siguranță pe un stâlp de utilitate sau pe o structură de susținere ridicată. Reduce puterea rețelei de medie-tensiune la o tensiune joasă sigură și utilizabilă pentru sarcini rezidențiale, comerciale și agricole.

Î: Ce capacități și tensiuni nominale sunt disponibile?

R: Oferim valori nominale monofazate de-de obicei de la 10 kVA la 167 kVA și valori nominale trifazate de până la 315 kVA (sau mai mari la cerere personalizată). Tensiunile primare acoperă clase standard de distribuție, cum ar fi 4,16 kV, 12,47 kV, 13,2 kV, 24,94 kV și 34,5 kV.

Î: Care este timpul standard de producție?

R: Termenul nostru standard de producție variază de la 4 la 6 săptămâni, în funcție de complexitatea personalizării și volumul comenzii. Opțiunile de acțiuni de urgență sunt disponibile pentru ratingurile selectate.

Î: Furnizați-rapoarte de inspecție și teste din fabrică de la terți?

A: Da. Fiecare unitate este complet testată în laboratorul nostru-certificat ISO, iar rapoartele individuale de testare din fabrică sunt livrate împreună cu mărfurile. De asemenea, salutăm inspecțiile terțe-(de exemplu, SGS, Bureau Veritas, TÜV) înainte de expediere.

Î: Aceste transformatoare sunt conforme cu standardele internaționale de siguranță?

R: Da, produsele noastre sunt proiectate și testate în strictă conformitate cu seria ANSI/IEEE C57, standardele IEC 60076, cu opțiuni pentru listare UL și marcaj CE pentru a se potrivi piețelor regionale țintă din întreaga lume.

Suntem producători și furnizori profesioniști de transformatoare montate pe stâlp-din China, specializați în furnizarea de produse de înaltă calitate la preț scăzut. Vă urăm cu căldură bun venit la transformatoarele montate pe stâlp-en-gros fabricate în China aici, din fabrica noastră. Contactați-ne pentru lista de prețuri și cotație.
