Dacă ați lucrat vreodată cu transformatoare, știți că înfășurările sunt locul unde are loc acțiunea - ele sunt cele care mută de fapt energia de la un circuit la altul. Și când vine vorba de a alege între cupru și aluminiu pentru acele înfășurări, este mult mai mult de luat în considerare decât doar prețul.
Chestia este că mulți oameni privesc cuprul față de aluminiu și cred că este vorba doar despre conductivitate sau cost. Dar diferențele structurale dintre aceste două materiale sunt mult mai profunde. Acestea afectează totul, de la modul în care proiectați transformatorul până la modul în care îl construiți și chiar modul în care îl întrețineți ani de-a lungul drumului. Să trecem prin ceea ce contează de fapt atunci când comparați aceste două opțiuni.
1. Începe cu materialul însuși
Diferența fundamentală dintre înfășurările de cupru și aluminiu se rezumă la proprietățile materialului -, iar aceste proprietăți modelează tot ce urmează.
Înfășurările de cupru folosesc cupru de-puritate ridicată (puritate de cel puțin 99,9%). Structura cristalină este densă și uniformă, ceea ce îi conferă mușchi real - vorbim de rezistență la tracțiune în jur de 200-250 MPa. Această rezistență înseamnă că puteți trage cuprul în fire foarte fine, până la 0,01 mm dacă este necesar, și își va menține forma în timpul înfășurării fără a se deforma. Pentru aplicațiile cu transformatoare, conductorii de cupru vin de obicei fie sub formă de sârmă solidă, fie sub formă de fascicule. Versiunile cu șuvițe ajută la reducerea a ceva numit „efect de piele” (unde curentul AC tinde să curgă lângă suprafață), ceea ce înseamnă o capacitate de transport mai bună a curentului.
Înfășurările din aluminiu spun o poveste diferită. Folosesc aluminiu sau aliaj de aluminiu cu o puritate de aproximativ 99,5%, dar structura cristalină este mai slabă. Rezistența la tracțiune este de 70-110 MPa - aproximativ o treime din ceea ce oferă cuprul. Ce înseamnă asta în practică? Pentru aceeași sarcină de curent, conductorul de aluminiu trebuie să fie fizic mai gros decât cuprul. Și pentru că aluminiul este mai fragil, conductorii torți au nevoie de mai puține fire cu o distanță mai mare pentru a evita ruperea în timpul înfășurării. Există și problema oxidării - aluminiul formează aproape instantaneu acest strat dur, izolator de oxid de aluminiu pe suprafața sa. Dacă nu îl tratați corespunzător înainte de conexiuni, pelicula de oxid vă poate distruge performanța electrică.
2. Cum le înfășurați de fapt
Aceste diferențe de material sunt direct în procesul de fabricație. Pur și simplu nu poți înfășura cuprul și aluminiul în același mod.

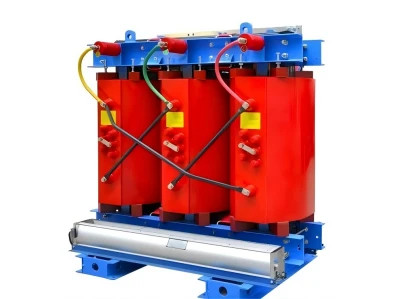

Cu cuprul, ai flexibilitate. Ductilitatea și rezistența sa la tracțiune înseamnă că poate gestiona modele complexe de înfășurare - înfășurări stratificate, înfășurări concentrice, înfășurări ondulate - cum ar fi. Firul se înfășoară strâns în jurul miezului, oferindu-vă o densitate mare de înfășurare și un transformator mai compact în ansamblu. Pentrutransformatoare de tip uscat-mai mici și mediisautransformatoare de distributie, înfășurările din cupru solid sunt adesea alegerea-pentru că sunt ușor de fabricat și rezistă de-a lungul deceniilor de funcționare.
Aluminiul necesită mai multă îngrijire. Rezistența mai mică înseamnă că vă uitați de obicei la forme de înfășurare mai simple, înfășurarea concentrică fiind cea mai comună pentru unitățile mai mari. Controlul tensiunii în timpul înfășurării devine critic - prea mult și firul se rupe, prea puțin și obțineți viraje libere care nu pot disipa căldura în mod corespunzător. Și iată ceva care îi prinde pe oameni cu privirea: aluminiul se extinde mai mult cu temperatura. Coeficientul său de dilatare termică este de aproximativ 23×10⁻⁶/grad, în comparație cu cuprul de 16,5×10⁻⁶/grad. Aceasta înseamnă că înfășurările din aluminiu au nevoie de spațiu pentru a respira - spațiu de expansiune încorporat în design. Unele maritransformatoare de putere-immerse în uleiutilizați înfășurări din folie de aluminiu pentru o eficiență mai bună, dar această abordare necesită o izolare mai bună și un suport mecanic mai puternic.
3. Izolație - Nu este una-Mărime-Se potrivește-Toate
Izolarea transformatorului nu este ceva la care poți face compromisuri, iar cuprul față de aluminiu schimbă modul în care o abordezi.
Avantajul cuprului aici este conductivitatea termică - aproximativ 401 W/(m·K), ceea ce este excelent. Căldura se îndepărtează eficient de înfășurări, astfel încât să puteți utiliza materiale izolatoare mai subțiri, cum ar fi folie de poliimidă sau rășină epoxidică, fără să vă faceți griji pentru punctele fierbinți. Suprafața este în mod natural netedă, ceea ce înseamnă mai puține goluri de aer care ar putea duce la probleme de descărcare parțială. Pentru transformatoarele de putere de-înaltă tensiune, izolația cu mai multe-strat pe înfășurările de cupru vă oferă atât fiabilitate, cât și o fabricație gestionabilă.
Aluminiul joacă după reguli diferite. Conductivitatea sa termică este de aproximativ 237 W/(m·K) - aproximativ 60% din cea a cuprului. Mai puțină mișcare a căldurii înseamnă că aveți nevoie de izolație mai groasă pentru a menține temperaturile sub control. Apoi este acel strat de oxid pe care l-am menționat. Nu afectează doar conexiunile electrice; de asemenea, reduce cât de bine se lipește izolația de suprafața conductorului. Înainte de bobinare, aluminiul are de obicei nevoie de un tratament de suprafață - sablare sau curățare chimică - pentru a asigura o aderență adecvată a izolației. Și deoarece aluminiul se mișcă mai mult odată cu schimbările de temperatură, izolația dvs. trebuie să fie flexibilă și suficient de rezistentă la căldură-pentru a face față acestei expansiuni fără a se crăpa.
4. Realizarea conexiunilor
Aici apar multe probleme de teren. Modul în care conectați înfășurările - atât spirele din transformator, cât și bornele externe - depinde în mare măsură dacă lucrați cu cupru sau aluminiu.
Conexiunile din cupru sunt simple. Puteți lipi cu ușurință conexiunile de întoarcere, obținând o rezistență scăzută la contact fără prea multă agitație. Pentru conexiunile externe, bornele de cupru se împerechează direct cu înfășurările de cupru - rezistența de contact de obicei sub 0,01Ω. Când aveți de-a face cu curenți mari, barele de cupru vă oferă atât capacitatea, cât și rezistența mecanică de care aveți nevoie.
Conexiunile din aluminiu necesită mai multă gândire. Lipirea aluminiului este notoriu dificilă, așa că conexiunile rotunjite se bazează de obicei pe sertizare - și asta necesită instrumente specializate și tehnică precisă. Dacă conectați înfășurările de aluminiu la bornele de cupru direct, solicitați probleme de coroziune galvanică pe linie. Soluția sunt terminalele de tranziție din cupru-aluminiu, dar chiar și atunci, presiunea și temperatura de sertizare trebuie să fie corecte. Înțelegeți greșit, iar conexiunile slabe vor duce în cele din urmă la defectarea transformatorului.
5. Ținând totul împreună
În cele din urmă, există structura mecanică de susținere - biți și piesele care mențin înfășurările la loc în timpul transportului, instalării și funcționării.
Înfășurările de cupru sunt suficient de puternice încât aranjamentele simple de susținere sunt de obicei suficiente - deflectoare izolatoare și clemele de bază le vor menține stabile. Ele rezistă bine la vibrații și nu sunt predispuse să se slăbească în timp, ceea ce contribuie la acele durate de viață lungi ale transformatorului pentru care cuprul este cunoscut.
Aluminiul are nevoie de mai mult ajutor. Aceste numere de rezistență mai scăzute înseamnă că aveți nevoie de suport robust - gândiți-vă la bare de susținere, suporturi tampon și, uneori, turnare epoxidice pentru transformatoare mari de înfășurare din aluminiu-. Epoxidul are o sarcină dublă: oferă rezistență mecanică și izolație, dar adaugă costuri. Și deoarece aluminiul este mai sensibil la vibrații, o mai bună absorbție a șocurilor este o necesitate.
Deci, ce înseamnă asta pentru tine?
Uite, nu există o alegere universală „mai bună” între înfășurările transformatoarelor din cupru și aluminiu. Cuprul vă oferă precizie, eficiență și o fabricație simplă - ideală pentru transformatoare de tip uscat-și de distribuție atunci când performanța este prioritatea și bugetul o permite. Aluminiul oferă avantaje din punct de vedere al costurilor, în special pentru transformatoarele de putere mari și unitățile de creștere-generatoare, dar trebuie să obțineți designul și procesarea corecte pentru a asigura fiabilitatea.
Cheia este înțelegerea acestor diferențe structurale, astfel încât să puteți lua decizii în cunoștință de cauză - indiferent dacă selectați un transformator pentru o anumită aplicație sau mențineți unitățile existente pe teren. Acolo, expertiza reală face diferența între un transformator care funcționează și unul care provoacă dureri de cap.
