Transformatoarele de împământare joacă un rol crucial în sistemele de energie electrică, oferind o cale pentru ca curenții de eroare să curgă în siguranță la sol. Acest lucru ajută la protejarea echipamentelor, la prevenirea incendiilor electrice și la asigurarea siguranței personalului. În calitate de furnizor de transformare de împământare, înțelegem importanța metodelor de împământare adecvate. În acest blog, vom explora metodele comune de împământare pentru transformatoarele de împământare și aplicațiile acestora.
Rezistență la împământare
Fundația rezistenței este una dintre cele mai frecvente metode utilizate pentru transformatoarele de împământare. În această metodă, un rezistor este conectat între punctul neutru al transformatorului și solul. Rezistența limitează curentul de defecțiune la un nivel sigur, reducând tensiunea pe sistemul electric în timpul unei defecțiuni la sol.
Există două tipuri de împământare a rezistenței: împământare cu rezistență ridicată (HRG) și împământare cu rezistență redusă (LRG).
Fundație de înaltă rezistență (HRG)
Fundația cu rezistență înaltă este de obicei utilizată în sistemele în care continuitatea serviciului este critică, cum ar fi în spitale, centre de date și instalații industriale. Într -un sistem HRG, rezistența este selectată pentru a limita curentul de defecțiune la sol la câțiva amperi. Acest lucru permite sistemului să continue să funcționeze în timpul unei singure defecte de la linie la sol, oferind operatorilor timp să localizeze și să izoleze defectul fără a întrerupe sursa de alimentare.
Avantajele HRG includ daune reduse ale echipamentelor, fiabilitatea îmbunătățită a sistemului și costurile de întreținere mai mici. Cu toate acestea, HRG necesită o monitorizare atentă a sistemului pentru a detecta și localiza prompt defecțiuni la sol.
Fundație cu rezistență redusă (LRG)
Înregistrarea cu rezistență redusă este utilizată în sistemele în care protecția echipamentelor este principala preocupare. Într -un sistem LRG, rezistența este selectată pentru a limita curentul de defecțiune la sol la un nivel relativ ridicat, de obicei între 100 și 400 de amperi. Acest lucru permite dispozitivelor de protecție, cum ar fi întreruptoarele și siguranțele, să funcționeze rapid și să izoleze defectul, minimizând deteriorarea echipamentului.
Avantajele LRG includ o defecțiune rapidă, energia flash a arcului redusă și o protecție îmbunătățită a sistemului. Cu toate acestea, LRG poate provoca o întrerupere temporară a sursei de alimentare în timpul unei defecțiuni la sol.
Reactanță împământare
Fundația de reactanță este o altă metodă folosită pentru transformatoarele de împământare. În această metodă, un reactor este conectat între punctul neutru al transformatorului și solul. Reactorul limitează curentul de defecțiune prin introducerea reactanței inductive în circuit.
Fundația de reactanță este de obicei utilizată în sistemele în care curentul de defecțiune trebuie să fie limitat la o valoare specifică, cum ar fi în sistemele de transmisie de înaltă tensiune. Avantajul împământării reactanței este că poate oferi un control mai precis al curentului de defecțiune în comparație cu împământarea rezistenței. Cu toate acestea, împământarea de reactanță poate necesita echipamente suplimentare, cum ar fi reactoarele și condensatoarele, pentru a compensa reactanța inductivă și pentru a menține factorul de putere al sistemului.
Împrumuturi solide
Întenție solidă este cea mai simplă și mai simplă metodă a transformatoarelor de împământare. În această metodă, punctul neutru al transformatorului este conectat direct la sol fără nicio impedanță. Întenție solidă permite curentului de defecțiune să curgă liber la sol, rezultând un curent de defecțiune ridicat în timpul unei defecțiuni la sol.
Întenție solidă este de obicei utilizată în sistemele în care protecția personalului este preocuparea principală, cum ar fi în sistemele de distribuție de joasă tensiune. Avantajul împământării solide este că oferă o cale fiabilă pentru a curge curenții de defecțiune, asigurând siguranța personalului. Cu toate acestea, împământarea solidă poate provoca daune semnificative ale echipamentului în timpul unei defecțiuni la sol din cauza curentului ridicat de defecțiune.
Transformator de împământare în zig-zag
Un transformator de împământare în zig-zag este un tip special de transformator care este utilizat pentru a oferi un punct neutru pentru un sistem trifazat care nu are un conductor neutru. Transformatorul de împământare în zig-zag este conectat la sistemul trifazat într-o configurație în zig-zag, care creează un punct neutru care poate fi împământat.
Transformatorul de împământare în zig-zag este utilizat de obicei în sistemele în care sarcina este dezechilibrată sau unde sistemul este supus unor defecțiuni unice la sol. Avantajul transformatorului de împământare în zig-zag este acela că poate oferi o cale cu impedanță scăzută pentru ca curenții de eroare să curgă, îmbunătățind protecția sistemului. Cu toate acestea, transformatorul de împământare în zig-zag poate introduce o oarecare distorsiune armonică în sistem, care trebuie luată în considerare la proiectarea sistemului electric.
Considerații privind aplicarea
Atunci când selectați o metodă de împământare pentru un transformator de împământare, trebuie să fie luați în considerare mai mulți factori, inclusiv tipul de sistem electric, nivelul curentului de eroare, importanța continuității serviciului și cerințele de protecție ale echipamentului.
De exemplu, într-un sistem de distribuție de joasă tensiune în care protecția personalului este preocuparea principală, împământarea solidă poate fi cea mai potrivită metodă. Într-un sistem de transmisie de înaltă tensiune, unde curentul de defecțiune trebuie să fie limitat la o valoare specifică, împământarea de reactanță poate fi o alegere mai bună. Într-un sistem în care continuitatea serviciului este critică, împământarea cu rezistență ridicată poate fi metoda preferată.
În calitate de furnizor de transformatoare de împământare, vă putem ajuta să selectați cea mai potrivită metodă de împământare pentru aplicația dvs. specifică. Inginerii noștri cu experiență vă pot oferi asistență tehnică și îndrumări pentru a vă asigura că transformatorul dvs. de împământare este instalat și funcționat în siguranță și eficient.
Concluzie
În concluzie, o împământare corectă este esențială pentru funcționarea sigură și fiabilă a sistemelor de energie electrică. Există mai multe metode comune de împământare pentru transformatoarele de împământare, inclusiv împământarea rezistenței, împământarea de reactanță, împământarea solidă și împământarea în zig-zag. Fiecare metodă are propriile avantaje și dezavantaje, iar selecția metodei corespunzătoare depinde de aplicarea și cerințele specifice ale sistemului electric.
În calitate de furnizor principal de transformare de împământare, oferim o gamă largă de transformatoare de împământare și produse conexe pentru a răspunde nevoilor clienților noștri. Indiferent dacă aveți nevoie de un transformator de împământare cu rezistență ridicată pentru un centru de date sau un transformator de împământare cu rezistență redusă pentru o fabrică industrială, vă putem oferi soluția potrivită.
Dacă sunteți interesat să aflați mai multe despre transformatoarele noastre de împământare sau aveți nevoie de asistență pentru selectarea metodei de împământare adecvate pentru aplicația dvs., vă rugăm să ne contactați astăzi. Echipa noastră de experți este gata să vă ajute cu nevoile transformatorului de împământare.
Pentru mai multe informații despre celelalte produse Transformer, vă rugăm să vizitați următoarele link -uri:
Transformator de distribuție
Transformator montat pe pad

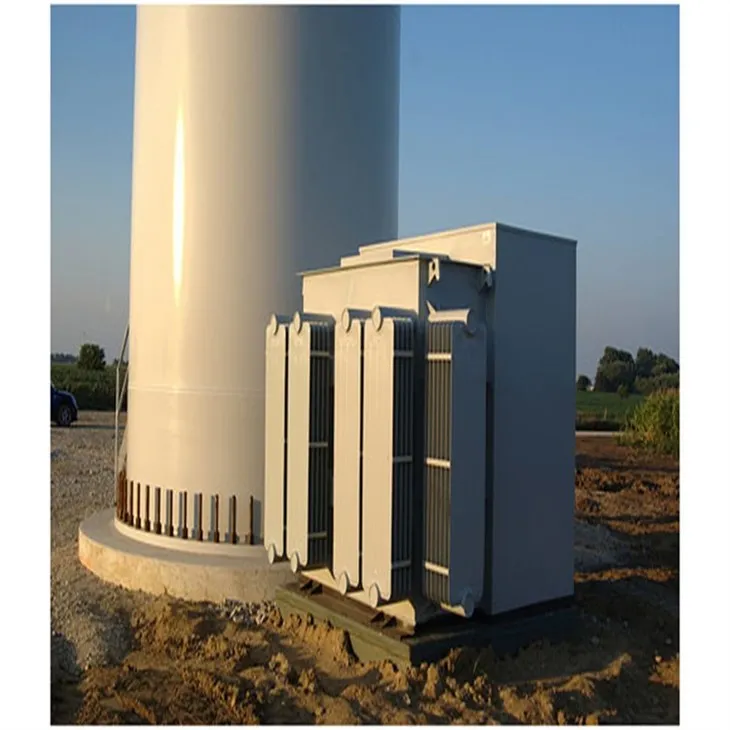

Transformator de vânt
