Analiza fluxului de putere este un aspect fundamental al ingineriei electrice, mai ales când vine vorba de operarea și proiectarea stațiilor subterane. În calitate de furnizor principal deSubstație subterană, am fost martor direct la importanța analizei precise a fluxului de energie în asigurarea funcționării fiabile și eficiente a acestor componente ale infrastructurii critice.
Bazele analizei fluxului de putere
Analiza fluxului de putere, cunoscută și sub denumirea de analiză a fluxului de sarcină, este procesul de determinare a condițiilor de funcționare în regim de echilibru ale unui sistem de alimentare electrică. Constă în calcularea mărimilor tensiunii și a unghiurilor la fiecare magistrală din rețea, precum și a fluxurilor de putere reală și reactivă prin fiecare ramură. Obiectivul principal al analizei fluxului de putere este de a se asigura că sistemul de alimentare funcționează în limitele specificate, cum ar fi nivelurile de tensiune, valorile nominale ale curentului și capacitățile de transfer de putere.
Într-o stație subterană, analiza fluxului de putere este crucială din mai multe motive. În primul rând, ajută la dimensionarea și selecția corespunzătoare a echipamentelor, cum ar fi transformatoare, aparate de comutare și cabluri. Prevăzând cu precizie fluxurile de putere și profilurile de tensiune, inginerii se pot asigura că echipamentul este capabil să gestioneze sarcinile așteptate fără a se supraîncălzi sau a experimenta căderi excesive de tensiune. În al doilea rând, analiza fluxului de putere este esențială pentru menținerea stabilității și fiabilității sistemului de alimentare. Permite operatorilor să identifice probleme potențiale, cum ar fi supraîncărcarea liniilor sau instabilitatea tensiunii, și să ia măsuri corective înainte ca acestea să ducă la defecțiuni ale sistemului sau întreruperi de curent.
Modelul matematic al analizei fluxului de putere
Problema fluxului de putere este de obicei formulată ca un set de ecuații algebrice neliniare bazate pe legile lui Kirchhoff și pe caracteristicile elementelor electrice din rețea. Metoda cea mai des folosită pentru rezolvarea acestor ecuații este metoda Newton-Raphson, care este un algoritm iterativ care converge către soluție prin aproximări succesive.
Ecuațiile fluxului de putere pot fi scrise în termenii matricei de admitere a magistralei, care reprezintă conexiunile electrice dintre magistralele din rețea. Matricea de admisanță ia în considerare impedanța liniilor, transformatoarelor și a altor componente, precum și admitențele de șunt ale magistralelor. Ecuațiile fluxului de putere sunt apoi rezolvate pentru a găsi mărimile tensiunii și unghiurile la fiecare magistrală care satisfac ecuațiile de echilibru de putere.
Într-o stație subterană, analiza fluxului de putere poate fi mai complexă din cauza prezenței cablurilor subterane, care au caracteristici electrice diferite față de liniile aeriene. Cablurile subterane au o capacitate mai mare și o inductanță mai mică, ceea ce poate afecta fluxul de putere și profilele de tensiune. Prin urmare, modelarea precisă a parametrilor cablului este esențială pentru obținerea unor rezultate fiabile din analiza fluxului de putere.
Rolul analizei fluxului de energie în proiectarea stațiilor subterane
În faza de proiectare a unei substații subterane, analiza fluxului de putere joacă un rol crucial în determinarea configurației și dimensionării optime a echipamentului. Analizând diferite scenarii și cazuri de încărcare, inginerii pot evalua performanța substației în diferite condiții de funcționare și pot lua decizii informate cu privire la selecția și configurarea echipamentului.
De exemplu, analiza fluxului de putere poate ajuta la determinarea capacității adecvate a transformatorului pe baza cererii de sarcină așteptate și a previziunilor de creștere viitoare. De asemenea, poate fi folosit pentru a optimiza configurația aparatului de distribuție și distribuția puterii între diferitele alimentatoare. Prin reducerea la minimum a pierderilor de putere și prin asigurarea unei distribuții echilibrate a sarcinii, eficiența și fiabilitatea stației pot fi îmbunătățite.
În plus, analiza fluxului de putere poate fi utilizată pentru a evalua impactul noilor sarcini sau al adăugării de surse regenerabile de energie, cum ar fi panourile solare sau turbinele eoliene, asupra performanței substației. Acest lucru este deosebit de important în sistemele energetice de astăzi, unde integrarea resurselor energetice distribuite devine din ce în ce mai comună. Prevăzând cu precizie fluxurile de putere și profilele de tensiune, inginerii se pot asigura că substația poate găzdui noua generație și sarcini fără a cauza probleme de stabilitate sau de calitate a energiei.
Importanța analizei fluxului de putere în funcționarea substației subterane
Odată ce substația subterană este pusă în funcțiune, analiza fluxului de putere continuă să fie un instrument important pentru monitorizarea și controlul funcționării sistemului. Efectuând în mod regulat studii de flux de putere, operatorii pot detecta orice modificări ale modelelor de sarcină sau configurației sistemului și pot lua măsurile adecvate pentru a menține stabilitatea și fiabilitatea stației.
De exemplu, analiza fluxului de putere poate fi utilizată pentru a identifica liniile sau transformatoarele supraîncărcate și pentru a determina cea mai eficientă modalitate de a elibera suprasarcina. Acest lucru poate implica redistribuirea sarcinii între diferitele alimentatoare, ajustarea setărilor transformatoarelor sau adăugarea de noi echipamente. Prin luarea de măsuri proactive pentru a preveni supraîncărcarea, riscul defecțiunii echipamentului și timpul de nefuncționare a sistemului poate fi redus.
Analiza fluxului de putere poate fi folosită și pentru a evalua impactul activităților de întreținere sau al modernizărilor sistemului asupra performanței stației. Simulând diferite scenarii, operatorii pot determina cel mai bun moment pentru a efectua întreținerea sau upgrade-ul și pentru a minimiza întreruperea sursei de alimentare.
Concluzie și apel la acțiune
În concluzie, analiza fluxului de putere este un instrument esențial pentru proiectarea, exploatarea și întreținerea stațiilor subterane. Prevăzând cu precizie fluxurile de putere și profilele de tensiune, inginerii pot asigura funcționarea fiabilă și eficientă a substației, pot minimiza pierderile de putere și pot îmbunătăți performanța generală a sistemului de alimentare.
În calitate de furnizor principal deSubstație subterană, avem expertiza și experiența pentru a vă oferi produse și servicii de înaltă calitate, care corespund nevoilor dumneavoastră specifice. Fie că sunteți în căutarea unei noi stații subterane sau aveți nevoie de ajutor cu proiectarea, instalarea sau întreținerea uneia existente, vă putem oferi soluții personalizate care sunt adaptate cerințelor dumneavoastră.

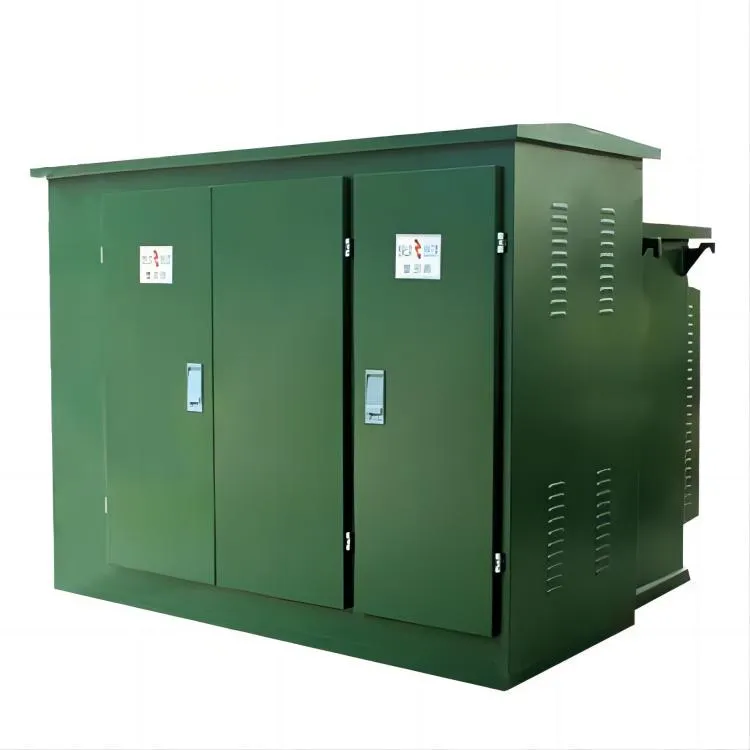

Dacă sunteți interesat să aflați mai multe despre produsele și serviciile noastre sau doriți să discutați despre proiectul dvs. cu experții noștri, vă rugăm să nu ezitați să ne contactați. Suntem întotdeauna gata să vă asistăm și să vă ajutăm să găsiți cea mai bună soluție pentru nevoile dumneavoastră de energie. Puteți vizita site-urile noastre web pentruSubstația americanăşiSubstație de tip cutie europeanăpentru a explora mai multe opțiuni care se potrivesc cerințelor dumneavoastră specifice.
Referințe
- Anderson, PM și Fouad, AA (2002). Controlul și stabilitatea sistemului de alimentare. Wiley-IEEE Press.
- Grainger, JJ și Stevenson, WD (1994). Analiza sistemului de alimentare. McGraw-Hill.
- Kundur, P. (1994). Stabilitatea și controlul sistemului de alimentare. McGraw-Hill.
